概述

        GZY系列振動給料機采用不參振的普通電動機帶動偏心塊激振器，與振動電機激振器的振動給料機相比，具有能適應大給料量，工作可靠、使用壽命長、維修工作量小等優點。我廠為該系列給料機配套提供各種非標和工藝配套件（如閥），調節給料量十分方便。







特點

　　1. 給料槽為鋼板、支承梁、筋坂等組成的焊接結構，兩端焊有4個托架，支承在彈簧支座上。振動器為雙軸強迫同步的塊偏心振動器，兩根軸上的偏心塊齒輪裝置保持反向旋轉。振動器運動軌跡為與槽體成30度角的直線，給料機的入料端和出料端的運動軌跡呈扁平的橢圓形。
　　2. 振動器通過彈性聯軸器與固定的底架上的電動機相連接。
　　3. 給料機可以兩端都采用座式支承，也可以一端采用座式支承，一端采用吊掛式支承。也可以兩端都采用吊掛式支承。由用戶根據安裝現場情況選定。
　　4. 振動器的齒輪和軸承采用稀油油池和飛濺潤滑，和給料機配套的倉口閘門采用電動推桿拉動閘板。

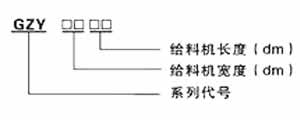

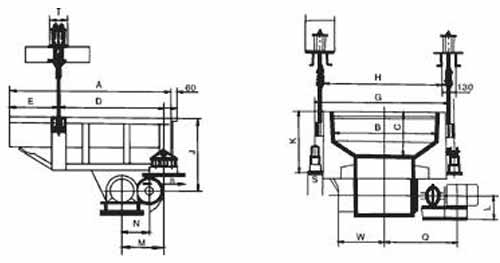

GZY系列振動給料機尺寸圖:

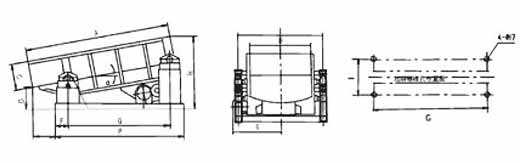

GZY系列振動給料機尺寸圖:

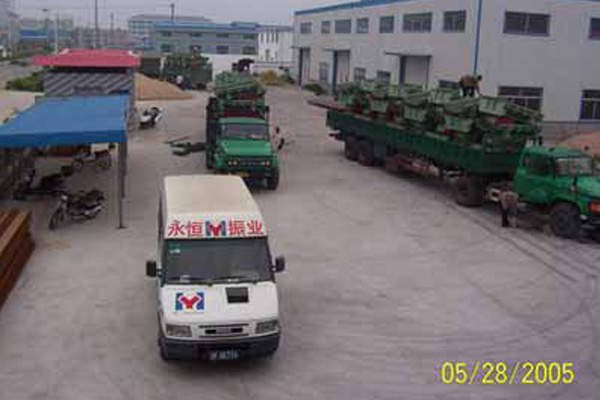

 GZY系列振動給料機案例圖:

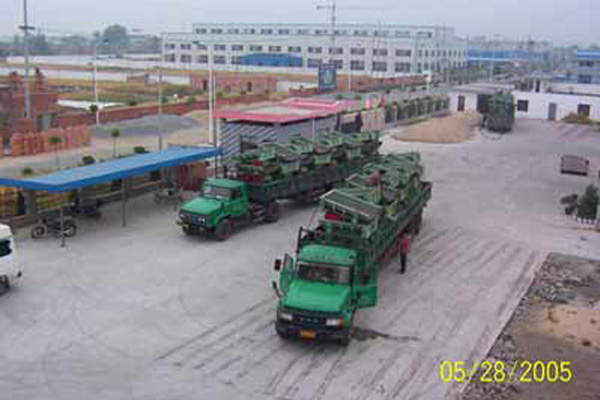

去鞍鋼2#、3#高爐的給料機設備

去鞍鋼2#、3#高爐的給料機設備



參數

型號	給料能力  t／h	給料粒度mm	電動機			主要尺寸 mm
			型號	功率kw	轉速r/min	A	B	C	D	E	F	G	H	I	P	S	d
GZY1533	300	<600	418	930	800	3350	1500	600	513	520	305	2361	1685	1640	2982	1179	10
GZY1539	300-1200	≤200	515	1100	1000	3960	1500	330	620	617	350	2820	1638	2070	3520	1266	10



型號	處理量t/h			雙振幅mm	電動機		主要尺寸mm
	槽體傾角 d						A	B	C	D	E	F
	0°	5°	10°		型號	功率（kW）
GZY 0510	60	80	100	60	Y112M-6	2.2	1000	500	200	700	220	120
GZY 0815	100	120	160	100	Y112M-6	2.2	1500	800	200	1140	290	130
GZY 1015	130	180	260	130	Y112M-6	2.2	1500	1000	200	1140	290	130
GZY 1020	250	310	460	250	Y132M-6	4	2000	1000	280	1500	433	127
GZY 1220	340	480	650	340	Y132M-6	4	2000	1200	280	1500	433	127
GZY 1525	420	550	850	420	Y132M-6	4	2500	1500	280	2000	433	127
GZY 1225	460	810	1100	460	Y160M-6	4	2500	1200	328	2000	433	127
GZY 1530	550	850	1200	550	Y160M-6	7.5	3000	1500	328	2513	420	127
GZY 1830	560	860	1300	560	Y160M-6	7.5	3000	1800	328	2513	420	127
GZY 2025	600	950	1500	600	Y160M-6	7.5	2500	2000	280	1980	443	137
GZY 2225	700	1000	1650	700	Y160M-6	7.5	2500	2200	280	1980	443	137
GZY 2525	820	1150	1800	820	Y160M-6	7.5	2500	2500	280	1980	443	137
GZY 2830	950	1300	2200	950	Y160L-6	11	3000	2800	300	2500	433	137
GZY 3030	1000	1600	2500	1000	Y160L-6	11	3000	3000	300	2500	433	127

注：GZY產品已用于鞍鋼新1#、2#、3#高爐。



用途

        GZY系列振動給料機廣泛應用于選礦、冶金、煤炭、化工、建材、采石等工業部門，用來完成各種散粒物料的給料與配料。
